英集芯推出 IP2006 多模式AC/DC反激控制器

充电头网近期通过拆解发现，英集芯推出IP2006高性能离线式AC/DC反激控制器。

该芯片采用自适应多模式控制，支持准谐振、连续导通等工作模式，并具备次级侧调节功能，可满足宽输入、宽输出电压应用对转换效率、待机功耗及输出精度的要求。

IP2006内置谷底检测、频率折返、抖频及多项保护功能，适用于手机、电脑等移动设备适配器、高功率密度快速充电器以及高能效反激式辅助电源。

英集芯IP2006多模式AC/DC反激控制器

英集芯IP2006支持自适应多模式控制，可根据电源负载状态在准谐振模式和延时强制开启模式之间切换，从而兼顾不同负载下的转换效率。

在正常负载条件下，IP2006通过谷底检测及谷底导通技术降低开关损耗，并结合频率折返控制提升宽输入、宽输出电压范围内的效率表现。芯片拥有较宽的自适应开关频率范围，同时对最大工作频率和最小峰值电流进行优化，在提升满载及轻载效率的同时，兼顾器件温升、待机功耗和音频噪声。

针对电磁兼容设计，IP2006内置抖频电路，可分散开关频率能量，降低EMI辐射及共模噪声，为变压器和外围滤波电路设计提供支持。

当电源处于轻载或空载状态时，IP2006可进入突发模式，芯片工作电流低至250μA，进一步降低系统待机功耗，满足CoC V5及DoE VI能效标准要求。

在准谐振模式下，IP2006还支持根据输入电压进行峰值电流补偿，提供精确恒流辅助功能，提升宽输入电压范围内的恒流输出一致性。

保护方面，IP2006集成Brown-in/Brown-out、输出过压保护、输出欠压保护、VDD过压保护及可配置过温保护等功能。同时，芯片支持对最大开关频率、输出过压及欠压保护阈值、VDD过压保护阈值等参数进行定制，便于适配不同功率和电压规格的电源产品。

IP2006采用SOT23-6封装，可用于空间受限的适配器、快充电源及辅助电源设计。

充电头网总结

英集芯IP2006将多模式控制、谷底检测、频率折返和抖频等功能集成于一颗芯片中，在提升宽电压范围转换效率的同时，兼顾轻载待机功耗、EMI表现和系统保护。

凭借可配置保护参数、250μA突发模式工作电流以及SOT23-6小型封装，IP2006可为高功率密度快充适配器及反激式辅助电源提供更加灵活的控制方案。

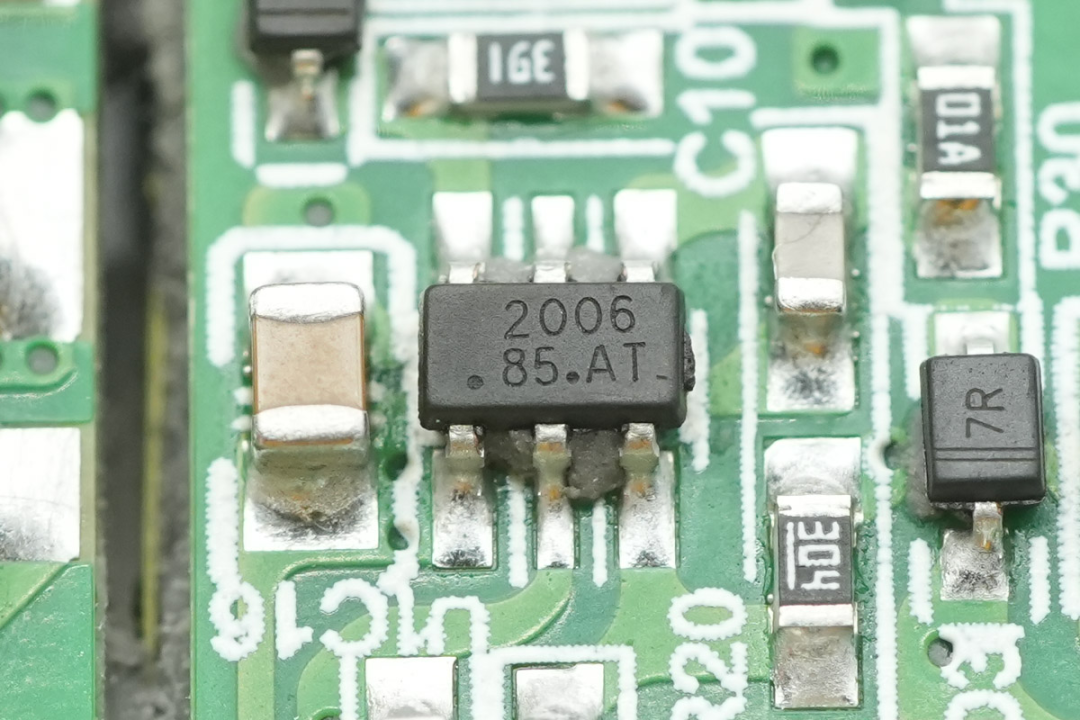

充电头网此前拆解的众森泰65W 2C1A氮化镓快充充电器，采用英集芯IP2006搭配IP2008组成高频QR反激电源方案，并结合氮化镓功率器件，实现最高65W输出。
